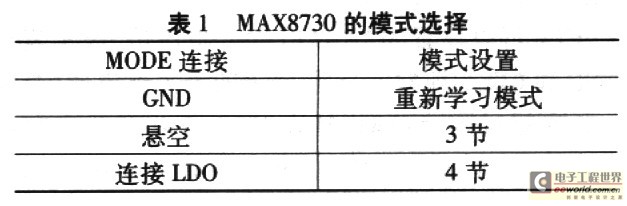

表1給出了MAX8730的模式選擇。通過VCTL外接的分壓電阻，可以設置充電終止電壓。電池充電終止電壓與電流的化學特性和電池構造有關，具體參數由電池廠商(shang)提供(gong)。充電(dian)(dian)終止電(dian)(dian)壓(VBATT)與電(dian)(dian)池(chi)節數(CELLS)以(yi)及VCTL上電(dian)(dian)壓VVCTL的關系由下式

　　確定：

　　VCTL接LDO時，缺省設置電(dian)池的(de)充電(dian)終(zhong)止電(dian)壓為4.2 V/節，充電(dian)終(zhong)止電(dian)壓的(de)精度為O.7%。

　　ICTL設置允(yun)許流(liu)經檢流(liu)電阻RS2的(de)最大充電電流(liu)。CSIP和CSIN之間的(de)滿量程(cheng)差(cha)分(fen)電壓值為(wei)135 mV(RS2=30 mΩ時，電流(liu)為(wei)4.5 A)。根據下列公式(shi)設置ICTL：

　　ICTL的滿量程輸入范圍為0至3.6 V。欲關斷充電器，可將ICTL拉低至65 mV以(yi)下。

　　CLS可以設置MAX8730輸入限流值,設定流過CSSP和CSSN(即檢流電阻RSl)的最大電流值。當輸入電流超過限流值時，MAX8730可以降低充電電流，優先為系統負載供電，從而降低對適配器的要求。總的輸入電流等于負載電流加上充電器的輸入

　　電流，可由下列公式表示：

　　其中η為(wei)DC-DC轉(zhuan)換器的效率(典型值為(wei)85%至(zhi)95%)。

　　CSSP和CSSN之間的(de)滿量程差分電壓為75mV，可以根據以下公式(shi)，設定CLS的(de)值：

　　VCLS=ILIMITxRSl×(VREF/75 mV)

　　CLS的輸入范圍為1.1 V至VREF。

　　3 穩定性討論

　　MAX8730的充電電壓調節環、充電電流調節環和輸入(ru)電流調節環分(fen)別在CCV、CCI和CCS引腳處(chu)進行補(bu)償(chang)。

　　如圖4所示，電壓調節環路的補償需要引入一對零點-極點對，因此補償網絡由CCV和RCV構成。在低頻時，極點為電壓環響應提供必要的滾降。零點用于補償輸出電容和負載所引入的極點。由于輸出電容的阻抗對充電電(dian)流環(huan)路(lu)以及輸入(ru)電(dian)流環(huan)路(lu)響應的(de)影響極小，因此(ci)僅(jin)需要引入(ru)單(dan)個極點對兩個電(dian)流環(huan)路(lu)進行補(bu)償。CCV、CCI和CCS環(huan)路(lu)補(bu)償的(de)詳細計(ji)算方法參見(jian)MAX8730數據資料，圖4給(gei)出(chu)了補(bu)償電(dian)容(rong)和電(dian)阻的(de)推薦值(zhi)。
