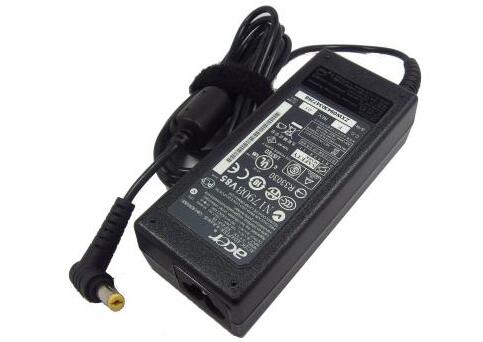

筆記本電源適配器是我們常用的工具，但是你了解它的構造嗎?筆記本電源適配器的構造是怎樣的?拆解后有哪些部件?今天我們一起來看一下!

　　1、壓敏電阻，其功能是當外界電壓過高時，壓敏電阻阻值迅速變得很小，與壓敏電阻串聯的保險絲被熔斷，從而保護其他電路不被燒壞。

　　2、保險絲，規格為2.5A/250V，當電路中的電流過大時，保險絲會熔斷以保護其他元件。

　　3、電感線圈(又稱扼流圈)，主要功能是降低電磁干擾。

　　4、整流橋，規格為D3SB，作用是把220V交流電變為直流電。

　　5、濾波電容，規格為180μF/400V，作用是濾除直流電中的交流紋波，使電路工作更可靠。

　　6、運放IC(集成電路)，保護電路、電壓調節的重要組成部分。

　　7、溫度探頭，用于探測電源適配器的內部溫度，當溫度高于某一設定值時(不同品牌的電源適配器，其設定的溫度閥值略有不同)，保護電路會切斷適配器的電壓輸出，從而保護適配器不受損壞。

　　8、大功率開關管，是開關電源中的核心元件之一，開關電源能“一開一關”地工作，開關管功不可沒。

　　9、開關變壓器，開關電源中的核心元件之一。

　　10、次級整流管，功能是把低壓交流電變為低壓直流電。在IBM的電源適配器中，整流管往往是由兩個大功率并聯工作的，以獲得較大的電流輸出。

　　11、次級濾波電容，規格為820μF/ 25V，共有兩個，起濾除低壓直流電中的紋波的作用。

　　除上述元件外，電源適配器電路板上還有可調電位器及其他阻容元件。
