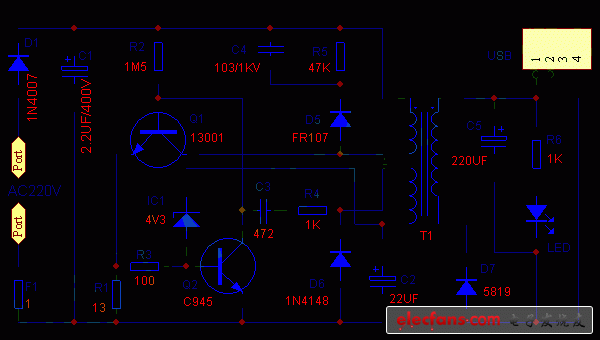

說明：為了簡化電路，達到學習目地，圖中用1歐的電阻F1起到保險絲的作用，用一個二極管D1完成整流作用。接通電源后，C1會有300V左右的直流電壓，通過R2給Q1的基極提供電流，Q1的發射極有R1電流檢測電阻R1，Q1基極得電后，會經過T1的（3、4）產生集電極電流，并同時在T1的（5、6）（1、2）上產生感應電壓，這兩個次級絕緣的圈數相同的線圈，其中T1（1、2）輸出由D7整流、C5濾波后通過USB座給負載供電；其中T1（5、6）經D6整流、C2濾波后通過IC1（實為4.3V穩壓管）、Q2組成取樣比較電路，檢測輸出電壓高低；其中T1（5、6）、C3、R4還組成Q1三極管的正反饋電路，讓Q1工作在高頻振蕩，不停的給T1（3、4）開關供電。當負載變輕或者電源電壓變高等任何原因導致輸出電壓升高時，T1（5、6）、IC1取樣比較導致Q2導通，Q1基極電流減小，集電極電流減(jian)小，負(fu)載(zai)能力變小，從而導致輸出電(dian)(dian)(dian)壓(ya)(ya)降(jiang)低；當輸出電(dian)(dian)(dian)壓(ya)(ya)降(jiang)低后(hou)，Q2取樣后(hou)又會(hui)截(jie)止，Q1的負(fu)載(zai)能力變強，輸出電(dian)(dian)(dian)壓(ya)(ya)又會(hui)升高；這樣起到自動穩(wen)壓(ya)(ya)作(zuo)用(yong)。

　　本電(dian)(dian)路雖然元件少，但是(shi)還(huan)設計(ji)有過(guo)(guo)流(liu)(liu)(liu)過(guo)(guo)載短路保護功(gong)能(neng)。當(dang)負載過(guo)(guo)載或者(zhe)短路時，Q1的(de)(de)(de)集電(dian)(dian)極電(dian)(dian)流(liu)(liu)(liu)大(da)增(zeng)，而(er)Q1的(de)(de)(de)發射極電(dian)(dian)阻(zu)R1會(hui)產(chan)生較高的(de)(de)(de)壓(ya)降，這個過(guo)(guo)載或者(zhe)短路產(chan)生的(de)(de)(de)高電(dian)(dian)壓(ya)會(hui)經過(guo)(guo)R3讓Q2飽和導(dao)通，從(cong)而(er)讓Q1截止停止輸出(chu)(chu)防止過(guo)(guo)載損壞。因此，改變R1的(de)(de)(de)大(da)小(xiao)(xiao)，可(ke)以(yi)改變負載能(neng)力，如果(guo)要求輸出(chu)(chu)電(dian)(dian)流(liu)(liu)(liu)小(xiao)(xiao)，例如只(zhi)需(xu)要輸出(chu)(chu)5V100MA，可(ke)以(yi)將(jiang)R1阻(zu)值改大(da)。當(dang)然，如果(guo)需(xu)要輸出(chu)(chu)5V500MA的(de)(de)(de)話，就需(xu)要將(jiang)R1適當(dang)改小(xiao)(xiao)。注(zhu)意：R1改小(xiao)(xiao)會(hui)增(zeng)加燒壞Q1的(de)(de)(de)可(ke)能(neng)性，如果(guo)需(xu)要大(da)電(dian)(dian)流(liu)(liu)(liu)輸出(chu)(chu)，建議更(geng)換(huan)13003、13007中大(da)功(gong)率管(guan)。

　　C4、R5、D5起什么作用呢？T1變壓器是電感元件，Q1工作在開關狀態，當Q1截止時，會在集電極感應出很高的電壓，這個電壓可能高達1000伏以上，這會使Q1擊穿損壞，現在有了高速開關管D5，這個電壓可以給C4充電，吸收這(zhe)個高(gao)壓，C4充電后可以立即通過R5放電，這(zhe)樣Q1不會(hui)因集電極的高(gao)電壓擊穿損壞了，因此，這(zhe)三個元件如(ru)有開關或者損壞，Q1是非常危險(xian)的，分分秒秒都可能會(hui)損壞。
