以目前在便攜式數碼產品中最為常見的鋰電池為例，鋰電池具有較高(gao)的(de)能量(liang)密度，體積小，重量(liang)輕，壽命(ming)長，無記憶效應(ying)以及不污(wu)染環境(jing)等(deng)諸多優點(dian)，因(yin)此廣泛應(ying)用于數碼設備中，經濟實用，而且靈活方便(bian)。

　　常用的鋰電池充電器其核心都是恒流/恒壓調節器。一般通過檢測充電電池的電壓來判斷電池是否充滿，由于鋰電池的大量儲能是在端電壓接近其最高允許電壓時的充電期間建立的，鋰電池充電器設計往往需要較高的電壓檢測精度(精度高于l%)，試圖使空載端電壓接近容許的最高電壓。當電池的電壓較低時，典型的充電周期開始時恒流充電方式。當電池電壓上升到指定限度時，充電器轉換為恒壓調節，該方式一直持續到充電電流減小為零，這時電池充電完畢。在恒壓充電階段，電流按指數規律下降，該指數與電池電阻以及和該電池相串聯的所有電阻有關(和通過一電阻對電容充電過程很類似)。由于充電電流按指數規律下降，所以完成充電需要相當長的時間。

　　鋰電池充電器根據工作(zuo)原理不同，可以分為(wei)線性(xing)調節方(fang)(fang)式，開關方(fang)(fang)式以及脈沖(chong)方(fang)(fang)式三種工作(zuo)方(fang)(fang)式。

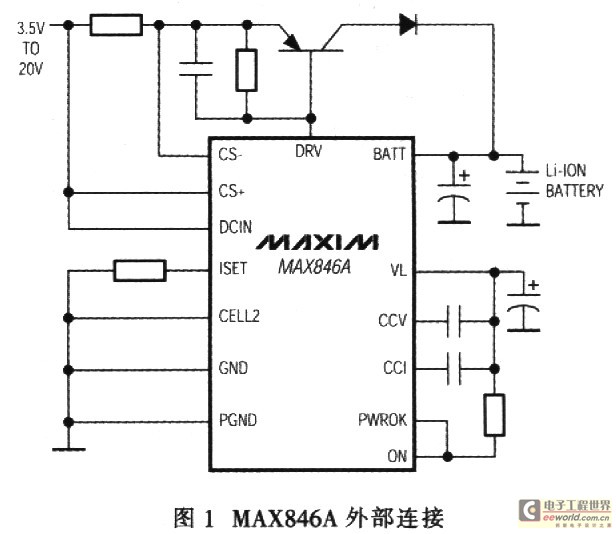

　　線性調節方式，例如MAXl898，MAX846A等，線性調節方式的充電器的充電電壓或電流來自于交流適配器的直流輸出，通過控制外部PNP調整管，調節電池的充電電流以及充電(dian)電(dian)壓，如(ru)圖l所示(shi)，具有(you)結構簡單，外圍元件少等(deng)優點，但外部的(de)調整管(guan)工作在線性方式下，具有(you)較(jiao)高(gao)的(de)功耗，因此該充電(dian)方式的(de)效率較(jiao)低，發熱(re)相對(dui)較(jiao)大，用(yong)于小(xiao)型便(bian)攜式設備，例如(ru)手機(ji)、個人數字(zi)助理(PDA)等(deng),會造成較(jiao)大的(de)溫升。

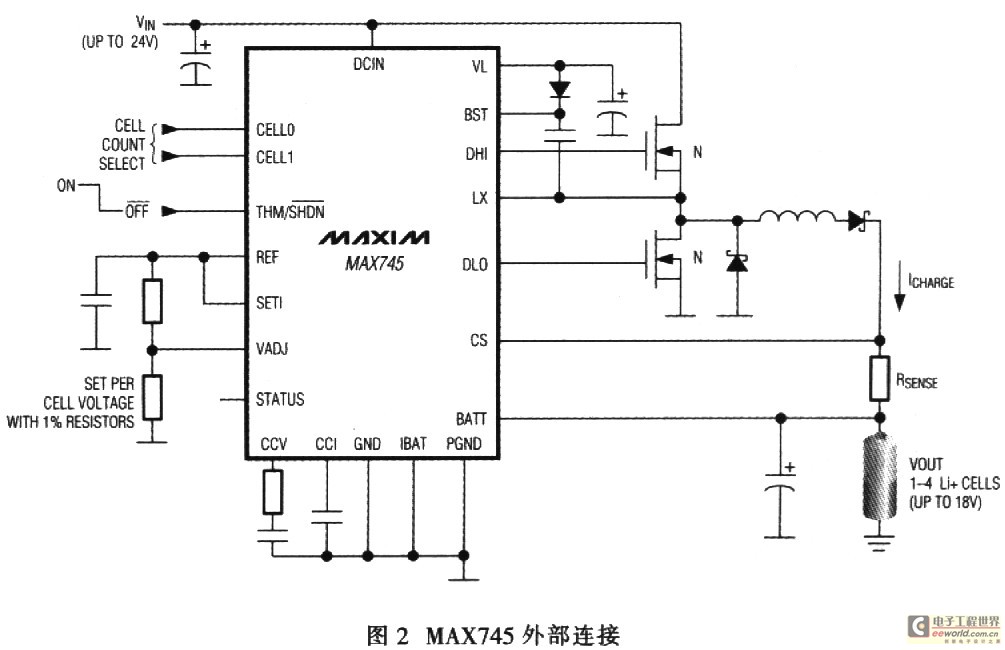

　　開關方式充電器，以MAX745，MAXl757為例，如圖2所示(shi)。相(xiang)比(bi)線性調節方(fang)式(shi)，開關方(fang)式(shi)控制外部(bu)MOSFET對(dui)源電(dian)壓(ya)進(jin)行(xing)斬(zhan)波(bo)，然后將斬(zhan)波(bo)后的電(dian)壓(ya)進(jin)行(xing)濾波(bo)，產(chan)生所需要的充(chong)(chong)電(dian)電(dian)流(liu)或電(dian)壓(ya)。MOSFET工作與開關狀態(tai)，大(da)大(da)減小(xiao)了調整管的功耗(hao)(hao)，但(dan)開關方(fang)式(shi)充(chong)(chong)電(dian)器的功耗(hao)(hao)降低是以增(zeng)加電(dian)路尺寸(cun)和復(fu)雜度為代價(jia)。

　　而脈沖方式的充電器具有線性充電器和開關模式充電器兩者共有的優點。該方式配合限流交流適配器以及外部P溝道MOSFET，構成了一個脈沖方式充電器。以MAXl879為例，如圖3所示，此時，當電池電壓低于設定的電壓值時，充電器打開外部P溝道MOSFET對電池進行充電，充電電流受限于外部電源(即交流適配器);當電池電壓達到設定電壓時，MOSFET關斷。在這種模式下，外部MOSFET工作在開關方式下，不對充電電流進行調(diao)節，因此降(jiang)低了功耗;同(tong)時(shi)，由于無需輸出濾波器(qi)，所以同(tong)時(shi)具有線(xian)性調(diao)節方式的結構簡單的優點。該控制方式同(tong)樣存(cun)在缺點，即(ji)交流適配器(qi)需要(yao)具備限流功能，因此增加了交流適配器(qi)的成本(ben)。
