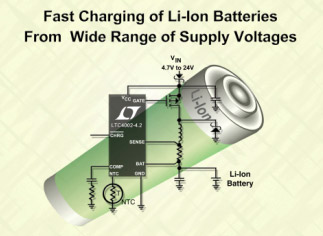

凌特公司（Linear Technology）推出獨立的開關模式鋰離子電池充電器 LTC4002，工(gong)作電(dian)(dian)源(yuan)電(dian)(dian)壓可高達 24V，從而(er)不需要 9V 和更高電(dian)(dian)壓墻上適配器所需的輸入瞬(shun)變保護。另外，器件的 4.7V 低輸入電(dian)(dian)源(yuan)以(yi)及低壓差工(gong)作特(te)性(xing)保證(zheng)了 4.2V 鋰(li)離子電(dian)(dian)池可從 5V 墻上適配器持續(xu)充電(dian)(dian)。為(wei)了實現安全自(zi)主的充電(dian)(dian)控(kong)制，LTC4002 還包(bao)括自(zi)動(dong)關機、電(dian)(dian)池預(yu)查驗、電(dian)(dian)池溫度(du)檢(jian)測、充電(dian)(dian)結束(shu)指示以(yi)及一個充電(dian)(dian) 3 小時(shi)終止定時(shi)器等特(te)性(xing)。

　　與遲滯拓樸結構充電器相比，LTC4002 恒定的 500kHz 工作頻率和電流模式結構允許使用更小的電感器和電容器。由于 100mV 的低檢測電壓，所以很容易達到超過86%。這種獨立的充電器有兩種封裝，3mm×3mm DFN 和 8 引線 SO。LTC4002 可應用于手持式儀表和通信裝置、充電座、便攜式計算機以及電池備份系統。
　　LTC4002 是一(yi)種(zhong)高效率(lv)(lv)電(dian)流(liu)模式 PWM 控制器，開關(guan)頻率(lv)(lv)為 500kHz。它驅動一(yi)個外部 P 溝道 MOSFET，以最高 87% 的效率(lv)(lv)提供高達 2A 的充電(dian)電(dian)流(liu)。這種(zhong)集

成電路的恒定開關頻率將噪聲和濾波需求減至最低。配合使用各類輸出電容器（包括低 ESR 陶瓷電容器），LTC4002 都是穩定的。一個內部比較器檢測充電結束電流，而集成的定時器設定總充電時間，并在三小時后終止充電。LTC4002 自動進入休眠模式，使電池耗用電流降至 10uA。而且，當電池電壓降至 4.05V 以下時，這種集成電路還能自動開始充電。
　　LTC4002 的工作溫度定在 －40°C 到 85°C。以 1000 片為單位批量購買，每片起價為 1.95美元。
　　LTC4002 性能概要：
　　? 寬輸入電壓范圍：4.7V 到 24V
　　? 具500kHz開關頻率的高效電流模式 PWM 控制器
　　? ±1% 的充電電壓精確度；5% 的充電電流精確度
　　? C/10 充電電流檢測輸出
　　? 三小時充電終止定時器
　　? 電池溫度檢測和充電限定資格
    ? 采用陶瓷輸出電容器時可穩定工作
　　? 10 引線 DFN 和 8 引線 SO 封裝
