現代社會科技(ji)飛速發展，人們(men)生(sheng)活娛(yu)樂的(de)(de)視(shi)(shi)聽設(she)(she)備也不斷更新換代，早期的(de)(de)傳統模擬電(dian)視(shi)(shi)逐(zhu)漸退出歷史舞臺。依托電(dian)視(shi)(shi)終端提供(gong)綜合信息業務的(de)(de)家(jia)電(dian)設(she)(she)備，使用戶能在(zai)現有(you)電(dian)視(shi)(shi)機(ji)(ji)上觀看數字(zi)電(dian)視(shi)(shi)節目，并可通過網絡進(jin)行交互式數字(zi)化娛(yu)樂、教育和商業化活動的(de)(de)機(ji)(ji)頂(ding)盒(he)也漸漸進(jin)入每(mei)戶家(jia)庭。早期機(ji)(ji)頂(ding)盒(he)由于采用的(de)(de)是內(nei)置(zhi)電(dian)源，機(ji)(ji)頂(ding)盒(he)的(de)(de)設(she)(she)計相對(dui)體積較(jiao)大；一(yi)般(ban)機(ji)(ji)頂(ding)盒(he)容(rong)易壞的(de)(de)地方就是電(dian)源供(gong)給部分，由于電(dian)源內(nei)置(zhi)導致(zhi)用戶更換不方便，維修成本較(jiao)高。

　　一、機頂盒電源適配器設計思路

　　機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)（Set Top Box ），從廣義上說，凡是(shi)與(yu)(yu)電(dian)視(shi)機(ji)(ji)(ji)(ji)(ji)連接(jie)的(de)(de)(de)網絡終端設備都可(ke)稱之為(wei)機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)。基于有(you)線(xian)電(dian)視(shi)網絡的(de)(de)(de)模擬頻道(dao)增補(bu)器(qi)、模擬頻道(dao)解碼器(qi)，到將電(dian)話(hua)線(xian)與(yu)(yu)電(dian)視(shi)機(ji)(ji)(ji)(ji)(ji)連接(jie)在(zai)一起的(de)(de)(de)“維拉斯”上網機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)、數(shu)(shu)字(zi)(zi)(zi)衛星的(de)(de)(de)綜合(he)接(jie)收解碼器(qi)（IRD）、數(shu)(shu)字(zi)(zi)(zi)地面(mian)機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)以(yi)及有(you)線(xian)電(dian)視(shi)數(shu)(shu)字(zi)(zi)(zi)機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)都可(ke)稱為(wei)機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)。從狹義上說，如果只說數(shu)(shu)字(zi)(zi)(zi)設備的(de)(de)(de)話(hua)，按標準(zhun)分為(wei)數(shu)(shu)字(zi)(zi)(zi)衛星機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)（DVB-S）、歐(ou)標數(shu)(shu)字(zi)(zi)(zi)地面(mian)機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)（DVB-T）、國標數(shu)(shu)字(zi)(zi)(zi)地面(mian)機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)（DMB-TH）、有(you)線(xian)電(dian)視(shi)數(shu)(shu)字(zi)(zi)(zi)機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)（DVB-C）。按照功(gong)能(neng)來分的(de)(de)(de)話(hua)，可(ke)以(yi)分為(wei)單向機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)、雙向機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)、IPTV機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)。由于機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)類(lei)型的(de)(de)(de)不同，導致機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)需求的(de)(de)(de)輸入電(dian)壓和電(dian)流不一樣，為(wei)此，我們選擇(ze)功(gong)率適中的(de)(de)(de)設計，盡量能(neng)滿(man)足大多數(shu)(shu)機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)要求的(de)(de)(de)輸入功(gong)率參(can)數(shu)(shu)。該機(ji)(ji)(ji)(ji)(ji)頂(ding)(ding)(ding)(ding)(ding)盒(he)(he)電(dian)源適配器(qi)整體外形精巧美觀，覆蓋10-20W的(de)(de)(de)功(gong)率要求。

　　二．機頂盒電源適配器(qi)設計(ji)要求

　　1）設計輸入要求

　　1 寬電壓輸入AC100-240V 47-63Hz；

　　2 輸出額定負載(zai)DC12V/1A；

　　3 符(fu)合UL、GS、3C等安規(gui)認證要求；

　　4 符合(he)歐洲能效要求；

　　5 使用(yong)壽命(ming)長；

　　6 體(ti)積小，插(cha)墻(qiang)式。

　　2）電(dian)路(lu)部(bu)分(fen)設計要求(qiu)

　　1 為了使外觀整體(ti)精(jing)致設(she)計小巧，我們采用(yong)PWM和(he)開關MOS管集成在一起的專(zhuan)用(yong)芯片；

　　2 主控PWM集成塊內(nei)置750V高壓(ya)功率開關；

　　3 IC內置(zhi)能效處理控制，待機功(gong)耗小(xiao)于0.30W；

　　4 IC內置過載與過溫度保護功能；

　　5 IC內(nei)置(zhi)精確(que)溫度補償，精確(que)逐周期電流(liu)控制；

　　6 IC內置自適應頻率回轉設計(ji)，EMI干擾小；

　　7 IC內置高轉換(huan)效率，滿(man)足能源之(zhi)星(xing)2.0要求；

　　8 輸出端采(cai)用高頻適(shi)用的低內阻電解(jie)電容，使輸出端紋(wen)波噪聲很低；

　　9 電源的所(suo)有(you)元器(qi)件(jian)都選用品牌(pai)供應商(shang)，以滿足適配器(qi)平均壽命設計(ji)要求（MTBF）：30000小時(shi)。

　　3） 機頂盒電源適配器設計(ji)方案

　　1 用于給機頂盒提供供電電源(yuan)，電源(yuan)質量的好壞和產品(pin)的穩定(ding)(ding)性關(guan)系到(dao)整(zheng)個機頂盒的穩定(ding)(ding)性和使用壽(shou)命，我們選用的芯片(pian)，其內置MOS管耐(nai)壓高達750V，可滿足要求；

　　2 主控(kong)PWM芯片內置高壓啟動(dong)，啟動(dong)速度快；

　　3 主控IC充分考慮(lv)能(neng)效(xiao)處理，最大(da)待機功耗不超過0.3W；

　　4 PCB的設計(ji)和布局充分考慮EMC和安(an)規(gui)要求。輸入和輸出端都(dou)加(jia)濾波線圈，濾除內外EMI干(gan)擾，為充分考慮安(an)全，電源初次(ci)級(ji)采用光耦完(wan)全隔(ge)離；

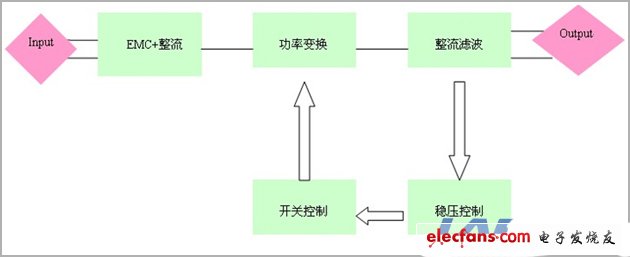

　　5 方案(an)架構(gou)圖(tu)：

　　4）機頂(ding)盒電源適配器外型尺寸(cun)要(yao)求

　　采用外觀精(jing)巧(qiao)的流線型(xing)設(she)計，整體(ti)尺(chi)寸規格為：76.5*43*36mm 。

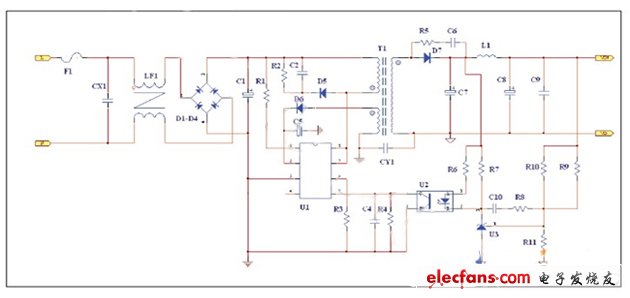

　　三、機頂盒電源適配器原理圖
