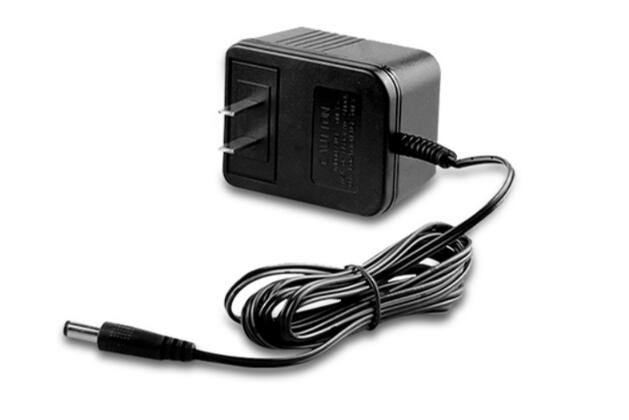

電源適配器是生活中常見的電器(qi)(qi)配件，但大部分人對(dui)于電源適(shi)配器(qi)(qi)的結構并不十分清(qing)楚(chu)。今天讓我們來看(kan)看(kan)五(wu)種經(jing)典開關電源結構的優缺點。

　　1、單端正激式

　　單端：單向驅動脈沖變(bian)壓器(qi)通過(guo)開關裝置(zhi)。

　　正(zheng)向：脈沖變(bian)壓器一次(ci)側和二(er)次(ci)側之間的相位關(guan)系，以確保當(dang)開(kai)關(guan)打開(kai)時(shi)，脈沖變(bian)壓器的主(zhu)側被驅動，變(bian)壓器的側有效負載被驅動。

　　最大的問題是在(zai)開關(guan)電(dian)路中的t截止(zhi)狀態(tai)(tai)交替地(di)操作。當(dang)開關(guan)斷開時，所述(shu)脈(mo)沖變壓器處(chu)于“空”的狀態(tai)(tai)，在(zai)這種狀態(tai)(tai)下(xia)，在(zai)下(xia)一周期中累積的存儲磁(ci)能(neng)，直到(dao)電(dian)感飽和(he)，開關(guan)裝(zhuang)置會燃燒。由復位電(dian)路d3和(he)N3組(zu)成(cheng)圖磁(ci)通量(liang)提供了多余的磁(ci)能(neng)信道的釋放。

　　2、單端反激式

　　與正反(fan)饋電(dian)(dian)路(lu)(lu)相(xiang)(xiang)反(fan)，脈(mo)沖變(bian)壓(ya)器(qi)(qi)(qi)的原(yuan)始/付費相(xiang)(xiang)位關(guan)系(xi)確保當開關(guan)接通且(qie)脈(mo)沖變(bian)壓(ya)器(qi)(qi)(qi)的主側(ce)被驅動時，變(bian)壓(ya)器(qi)(qi)(qi)的支(zhi)路(lu)(lu)不向負載供電(dian)(dian)，即(ji)原(yuan)始/付費側(ce)交錯打開/關(guan)閉(bi)。脈(mo)沖變(bian)壓(ya)器(qi)(qi)(qi)的磁能(neng)積累問題很容易解決，但由(you)于(yu)變(bian)壓(ya)器(qi)(qi)(qi)漏感的存在，一(yi)次側(ce)會形(xing)成電(dian)(dian)壓(ya)尖峰，開關(guan)器(qi)(qi)(qi)件會被擊穿。需(xu)要(yao)建(jian)立一(yi)個由(you)d3和n3組成的電(dian)(dian)路(lu)(lu)和一(yi)個電(dian)(dian)壓(ya)鉗位電(dian)(dian)路(lu)(lu)。從電(dian)(dian)路(lu)(lu)原(yuan)理圖上看，反(fan)激和正相(xiang)(xiang)位非常相(xiang)(xiang)似。變(bian)壓(ya)器(qi)(qi)(qi)的表面名稱相(xiang)(xiang)同，但電(dian)(dian)路(lu)(lu)的工作方式不同，d3和n3的作用也不同。

　　3、Push-Pull(中央泵變壓器)

　　該電路結構具有(you)對稱(cheng)結構、脈(mo)沖(chong)變壓器主側兩個對稱(cheng)線圈、兩個開關對稱(cheng)連接和旋轉中斷等(deng)特點。它(ta)的(de)工作過程類(lei)似于線性放(fang)大電路中B類(lei)推挽功率放(fang)大器的(de)工作過程。

　　它(ta)的(de)主要優點(dian)是(shi)：高(gao)頻變壓(ya)器磁芯利用率(lv)(相(xiang)對于單(dan)端電路)，高(gao)電源(yuan)電壓(ya)，輸出功率(lv)，低基二，簡單(dan)的(de)驅動(dong)電路(與后述的(de)半橋電路相(xiang)比)。

　　主(zhu)要(yao)缺(que)點：低繞(rao)組變(bian)壓器的(de)(de)開關需要(yao)承受相(xiang)當高(gao)的(de)(de)電(dian)壓(至少是電(dian)源電(dian)壓的(de)(de)兩倍)。

　　4、全橋式

　　該電(dian)路(lu)結構的(de)特點是將(jiang)四個相同(tong)的(de)開關連接到橋結構上，驅動(dong)脈(mo)沖變壓器的(de)主側。

　　在(zai)圖(tu)中，T1，T4是由同一組信號驅動(dong)的一對(dui)，T2，T3是另(ling)一對(dui)，由另(ling)一組信號驅動(dong)，以(yi)及傳導/關閉結束。兩對(dui)開關輪(lun)循環/斷(duan)開，在(zai)變(bian)(bian)壓器原線圈中形成正負交變(bian)(bian)脈(mo)沖電流。

　　主要優點：與推挽(wan)式結構相(xiang)比，初(chu)級繞組減(jian)少一半，壓(ya)力(li)開關被減(jian)半。

　　主要(yao)缺點：開關(guan)量大(da)，參數一致(zhi)性好(hao)，驅動電路復雜，難以實(shi)現同步。這種(zhong)電路結構通常用于功(gong)率大(da)于1kw的超高功(gong)率開關(guan)電源(yuan)電路中。

　　5、半橋式

　　電路的結構(gou)與全橋相似(si)，只是兩(liang)個開關(guan)管(t3,t4)被兩(liang)個等(deng)效的大電容c1,c2所取代(dai)。

　　主要(yao)優點：存在一定的(de)(de)反不(bu)平衡，滿足電(dian)路(lu)對稱(cheng)性要(yao)求的(de)(de)能(neng)力不(bu)是關鍵，大功(gong)率(lv)的(de)(de)自適應(ying)范(fan)圍從幾十瓦到千(qian)瓦，較低的(de)(de)開關電(dian)壓要(yao)求，電(dian)路(lu)的(de)(de)成本(ben)低于全(quan)橋電(dian)路(lu)。該DC轉換器電(dian)路(lu)通常用于各(ge)種未調節的(de)(de)輸出，例如電(dian)子(zi)熒光燈(deng)驅動電(dian)路(lu)。
